Schiebeschalter reinigen

[Moppedmanni]

Hallo Mädels ( und Jungens ...)

Meine Dokorder 6020 macht mir ein wenig Sorgen. Der Schiebeschalter, der für die Spurumschaltung sorgt, zickt rum. Ich denke mal, total oxidiert. Spülen mit Isopro und Kontaktspray hilft nur kurzfristig.

Werde ich auslöten, auseinanderbauen und reinigen müssen.

Zum Reinigen hätte ich die Frage, womit am besten. Messingbürste ?  Feinstes Schleifpapier ?

Kontaktfett für den anschließenden Zusammenbau habe ich da.

An der Platine sind auch noch zwei runde Steckverbindungen, wo ich nicht weiß, ob und wie man die lösen darf. Dazu aber später.

Manni

[mincom]

Manni,
die adäquate Reinigungsmethode muss man von der Bauart des Schalters abhängig entscheiden. Den von der 6020 habe ich nicht auf dem Radar. Gibt es Fotos von diesem Schalter?

Martin

[Moppedmanni]

Manni,
die adäquate Reinigungsmethode muss man von der Bauart des Schalters abhängig entscheiden. Den von der 6020 habe ich nicht auf dem Radar. Gibt es Fotos von diesem Schalter?

Martin

Fotos kommen dann noch. Ich muss den Arbeitsplatz erst frei haben, bevor ich sie wieder aufschraube.

Hier mal ein Foto von der Dokorder :



Manni

[mincom]

Ist das die Ausführung mit eingebauten Endstufen /Lautsprechern und den aufklappbaren "Segelohren" (Schallreflektoren nach vorne)???

Martin

[Moppedmanni]

Das ist die Version ohne Endstufen.

[hyberman]

Ich würde einen feinen Glasfaserpinsel anwenden. Das aber auch nur sehr bedacht, um die Oxydation weg zu bekommen ohne zu viel Silber vom Kontakt abzutragen (sind oft versilbert, aber bei der Dokorder nur eine Vermutung).
Danach ein geeignetes Kontaktfett auftragen.

[siggi.k]

Glasfaserpinsel ist auch meine erste Wahl, bei Schiebeschalter

Gruß
siggi

[Moppedmanni]

Glasfaserpinsel werde ich mir dann noch bestellen. Gibt es da eine Empfehlung ??

Manni

[passenger]

Hallo Manfred,

ich kann den Faber-Castell 180300 empfehlen, funktioniert wunderbar:

https://www.amazon.de/Faber-Castell-1803...283&sr=8-1

Grüße
Jürgen

[Karl 59]

Hallo Manni,

den da hatte ich mir bestellt:
https://www.amazon.de/gp/product/B000WKZHOM

Grüße,
Karl

[Moppedmanni]

Habe ich dann auch mal geordert.

Danke !!

[double_ub]

Manni, da kannst Du nicht viel verkehrt machen. Ich denke diese Ersatzeinsätze die es gibt passen bei beiden.
Sei bitte vorsichtig beim Umgang mit dem Pinsel. Die kleinen Fasern die sich bei Benutzung lösen sind unangenehm an den Fingern und schwer zu entfernen. Wenn ich größere Sachen zu reinigen habe ziehe ich Einmalhandschuhe über.

[Moppedmanni]

Danke für den Tipp !!!

[rindenmulch]

Bei den Spangen würde ich nicht mit dem Pinsel reinigen, hierbei ist ein Schleifpapier mit einer Körnung P2000 oder höher ideal.
Das gefaltete Schleifpapier 2-3 mal durchziehen und mit IPO reinigen.  Danach mit technischem Vaseline den Kotaktbalken versiegeln.... fertig!

Wünsche gutes Gelingen,
Grüße Werner

[Moppedmanni]

Um den Schiebeschalter geht´s  :



Auf der Rückseite befinden sich diese Steckverbindungen:



da bin ich mir nicht sicher, ob ich die ungestraft lösen darf.

Würde das Auslöten vereinfachen ......

Manni

[bitbrain2101]

Hallo Manni,

Steckverbindungen sind dazu da, dass man sie lösen und anschliessend wieder stecken kann. Das sieht aus, als wären das die Kopfzuleitungen.

MfG, Tobias

[Herbert]

Steckerposition markieren...
Sachma: Kriegst du den Schalter da überhaupt heil raus und wieder rein???
Sieht schwierig aus.

[Moppedmanni]

Ich denke schon. Das kleine Platinchen lässt sich abschrauben. Um löten zu können, müsste ich allerdings die Steckverbindungen lösen. Ich traue mir das schon zu; habe das mal bei einer Akai GX 635 mit Erfolg gemacht.

Manni

[hyberman]

Die weiter oben gezeigten Kontaktklemmen natürlich nicht mit dem Glasfaserpinsel reinigen (geht ja auch schlecht). Ich nehme dazu ein gefaltetes Papier und tränke das mit T6 Tunerspray und schiebe die Kontaktklemmen auf das getränkte Papier hin und her. Man kann dann deutlich den Schmutz erkennen, der auf dem Papier zurück bleibt.

[Moppedmanni]

Danke Andre´

Morgen kommt der Glasfaserpinsel. Dann kann ich da mal ran.

Ich berichte dann noch, wie es gelaufen ist.

Manni

[Moppedmanni]

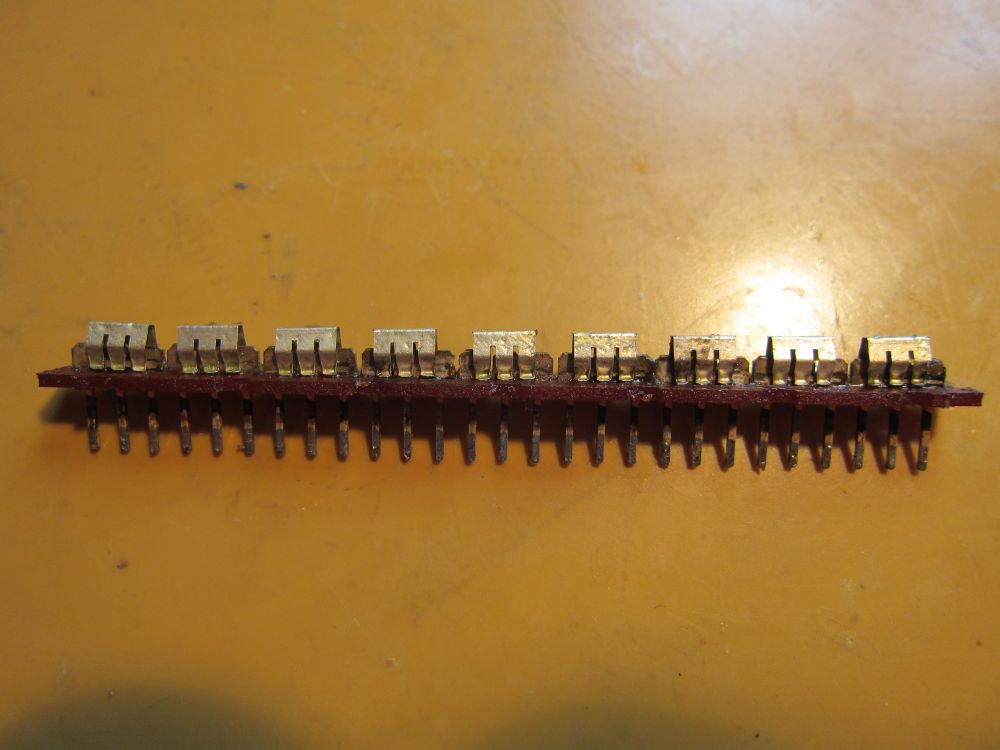

Hier ist das Corpus Delicti :



Die Kontakte sehen noch nicht einmal so übel aus. Habe ich schon schlimmeres gesehen.



sind auch recht gut verkapselt.

Gesäubert wird, wenn das Schalterfett da ist, damit es mir an der Luft nicht wieder vergammelt.

Manni

[Moppedmanni]

Sodele .....  Operation gelungen, Patient tot .....   nein ...  läuft !!!!



Manni

Danke an alle für Eure Hilfestellungen !!

[siggi.k]

Super Manni

Gruß
siggi

[Moppedmanni]

Dnke !

War etwas fummelig; insgesamt 2 Stunden Arbeit, die sich aber gelohnt hat.

Manni

[hyberman]

Gesäubert wird, wenn das Schalterfett da ist, damit es mir an der Luft nicht wieder vergammelt.

Manni

Jetzt wollen bestimmt einige wissen, was du als Schalterfett verwendet hast.

[Moppedmanni]

Warum nicht ... da ich SGB nicht gekommen habe, ist mir Tamiya Schalterfett empfohlen worden. Ich kenne mich da nicht aus........

Manni

[hyberman]

Danke, Manni.

Tamiya Schalterfett kannte ich tatsächlich noch nicht. Es gibt so viele Kontaktfette, wo man oft ratlos ist, ob man dieses für seine Zwecke verwenden kann.

[Moppedmanni]

Der Tipp kam von Martin aus dem neuen Forum.
