Suche dringend ein IC LB1270 Akai GX-625

[hyberman]

An einer meiner Akai GX-625 ist der IC2 LB1270. Original ist der von Sanyo und ist in DIP 14 Bauweise.

https://www.digchip.com/datasheets/parts...LB1270.php

Hat jemand eine Bezugsquelle oder hat sogar zufällig diesen IC für mich?

[janbunke]

mmh,

das ist ein 6-fach Darlington Array Treiberbaustein. Also nix weltbewegendes.
Vermutlich leider nicht mehr zu bekommen.

Ich würde sowas nehmen und eine Adapterplatine dafür fummeln.
https://www.reichelt.de/sieben-darlingto...22067.html

edit:
Der hier ist sogar pinkompatibel
https://shop.griederbauteile.ch/product_...ts_id=2755

Gruß, Jan

[hyberman]

Ich habe einen LB1274 geordert. Laut Datasheet sollte der auch gehen.

[janbunke]

wo gabs den?

[hyberman]

wo gabs den?

Ebay....Altbestand.

[janbunke]

Ich habe einen LB1274 geordert. Laut Datasheet sollte der auch gehen.

Da wäre ich mir mal nicht so sicher.

Der LB1270 arbeitet mit TTL Pegeln.
Der LB1274 benötigt laut Datenblatt mindenstens 9V Eingangsspannung. (bei 100 mA Last)
https://www.alldatasheet.com/html-pdf/40...B1274.html
Die liegen aber in der Schaltung nicht an.
Der 1270 begnügt sich schon mit 3V

Ich würde einen ULN 2003 nehmen und eine Adapterplatine fummeln.
https://www.reichelt.de/seven-darlington...89138.html
Bei Bedarf bastel ich dir das...
Ich habe ja auch eine GX 620, da steckt das Teil ebenfalls drin.
Ist der M54410P noch OK?

[hyberman]

Da könntest du recht haben. Soweit runter hatte im Datasheet gar nicht gescrollt und dann auch nicht gesehen.

Ich bekomme vermutlich demnächst ein LB1270.

Wenn nicht, komme ich gern auf dein Angebot zurück.

[janbunke]

Der 1274 hat einen 20K Eingangs-Vorwiderstand und der 1270 nur 2K.
Daher muß die Spannung beim 1274 auch höher sein.

[hyberman]

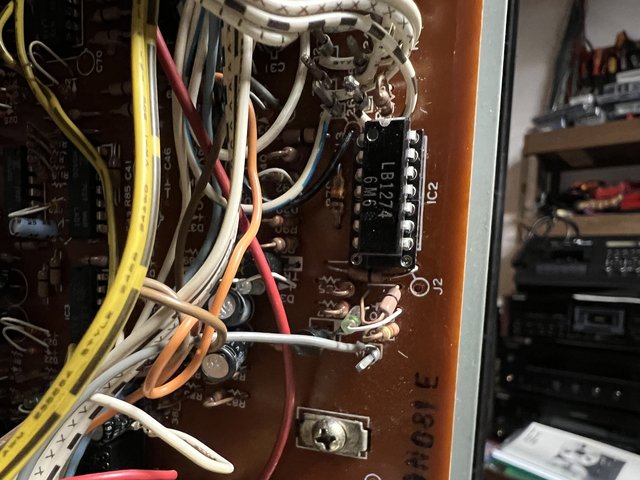

Also ich kann berichten, das auch der LB 1274 in der Akai tut. Ich habe mittlerweile beide Typen hier, auch den LB 1270.

Ich belasse aber den LB 1274 in der Maschine und den anderen werde ich sehr behüten für einen Notfall.

Da ich für meine GX-625 den LB 1270 aus meiner GX-620 "entwendet" hatte, ist jetzt der LB 1274 in die GX-620 gewandert.

[Wicki 1968]

Hallo zusammen,

vielleicht sollte ich auch mal die Dinger bevorraten, bevor es keine mehr gibt. Habe zwei GX-625er, eine silbern eine schwarz.

VG
Frank
