Wölke ME 106 - Unterlagen gesucht

[Bandfreund]

Moin zusammen,

Mir ist ein Woelke ME 106 wow/flutter Messgerät vermacht worden.
Nun suche ich händeringend zu diesem Messgerät eine Anleitung und am besten auch noch eine Service Manual.
Kann vielleicht jemand aushelfen?

Vielen lieben Dank

Grüße
Alfred

[willy]

Hallo Alfred,

ich besitze zwar kein Service-Manual des 106, aber die Bedienungsanleitung.

Die kann ich dir morgen/übermorgen scannen und per Email senden.

Bitte schick mir dazu per PN deine Email-Adresse.

Gruss

Willy

[Kuni]

Ich hatte ein ME106, ein SM habe ich trotz intensiver Recherche nie finden können, jedoch das vom ME102C.
Damit konnte ich meins abgleichen, weil paßt so einigermaßen.

  Woelke ME102C.pdf (Größe: 601.17 KB / Downloads: 53)

  Woelke ME102BC Abgleichanweisung.pdf (Größe: 204.38 KB / Downloads: 51)

[UHER-Fan]

Hallo zusammen,

ich kann den Schaltplan beisteuern:


  Woelke ME106E Schematic.pdf (Größe: 123 KB / Downloads: 73)

Viele Grüße

Andreas

[Bandfreund]

Moin zusammen.

Vielen dank an Willy, Kuni und Andreas.
Das ging ja wirklich sehr flott.
Dann kann ich mich mal ranmachen um die Funktionen zu testen...bin schon ganz gespannt.

danke nochmals.
beste Grüße
Alfred

[Alessandro Sirigu]

Good morning everyone, I need the manual for my ME106E.
Could someone please send me a copy?
Thank you in advance and greetings from Italy
Alessandro

[kesselsweier]

Good Afternoon Alessandro,

probably, nobody here will have a complete Manual of the ME 106E.

But...have you seen the above shown schematics of the ME 06E in #4 and the (similar) instructions of the ME 102C in #3?

Kind regards,
Frank

[Alessandro Sirigu]

Hi Frank,
thank you very much for your reply.

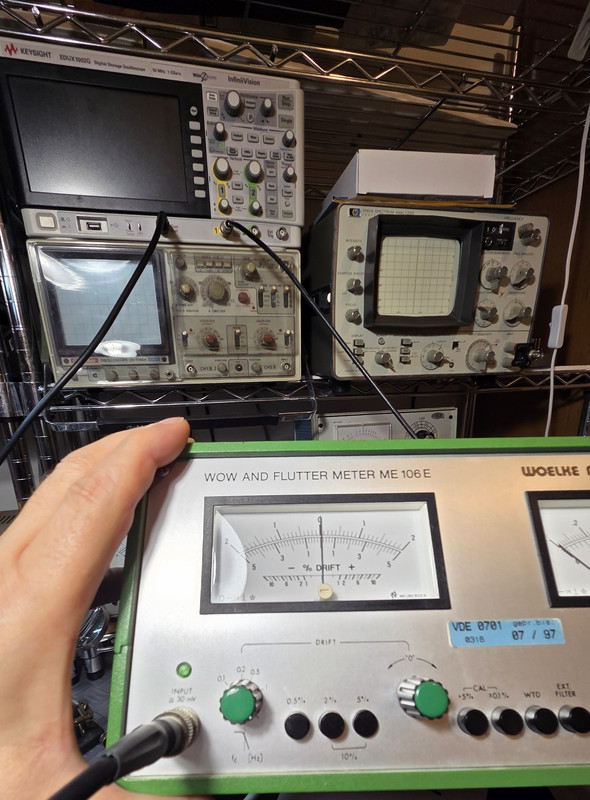

Yes, I have seen other manuals and the wiring diagram. What I was interested in learning more about is the practical function of the additional, adjustable, filter 'fc' which acts in drift measuring. It has a cutoff frequency adjustment on the control panel, and I thought it was described in the instruction manual. In the schematic it appears to be a first order low pass active filter with very low cutting frequency.
Alessandro

[R2R]

Hallo,

ich habe nur das spätere ME 108. Da gibt es diesen Knopf nicht mehr.

Beste Grüße

Arno
