Philips N2405 kein Ton rechts

[NoraAron]

Hallo,

habe ein Philips Cassette Recorder Stereo N2405 aus den 70er Jahren.
Er funktioniert einwandfrei bis auf den Ton auf der rechten Seite.
Auf der linken Seite funktioniert der Ton.
Weiss vielleicht jemand, woran das liegen könnte und kann man sowas reparieren?
Ein Messgerät hätte ich hier aber wo man da ansetzt und welche Werte das Gerät haben sollte ist mir unbekannt.
Würde mich gerne auf die Suche machen und das Teil wieder heilen :-)

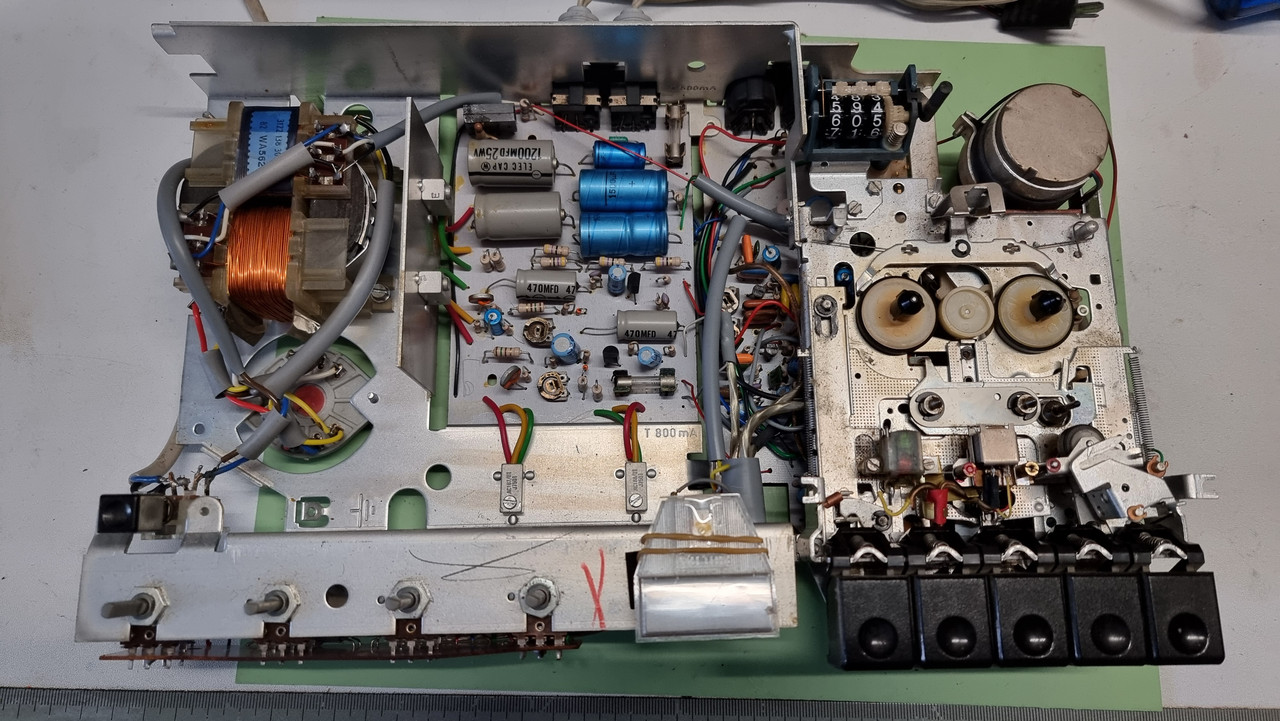

Habe hier ein Bild vom Inneren:

Vielen Dank für jede Hilfe
NoraAron

[Justus]

Hallo,
heißt das, dass auch Kaufkassetten nur einseitig zu hören sind ?

Falls dem so ist, ist zu aller erst eine Kopf und Band lauf Reinigung mit Isopropanol durchzuführen, bringt auch das nichts, dann könnte eine Reinigung des langen A/W Schalters den zweiten Ton wiederbringen.

[Kuni]

eine Reinigung des langen A/W Schalters den zweiten Ton wiederbringen.

Hat das Gerät denn einen solchen ?

@NoraAron: Wäre leicht zu finden, das sind solche Dinger wie hier
https://tonbandforum.de/showthread.php?t...#pid258066

[Justus]

Hallo Kuni,
lt. Schaltplan hat er diesen, in welcher Ausführung aber entzieht sich meiner Kenntnis.
Es ist aber ein länglicher mechanisch betätigter Schiebeschalter mit 34 Schaltkontakten

[NoraAron]

Hallo,
der Ton rechts ist auch bei Kaufkassetten nicht zu hören. Tonkopf und Bandlauf sind gereinigt worden, keine Besserung :-)

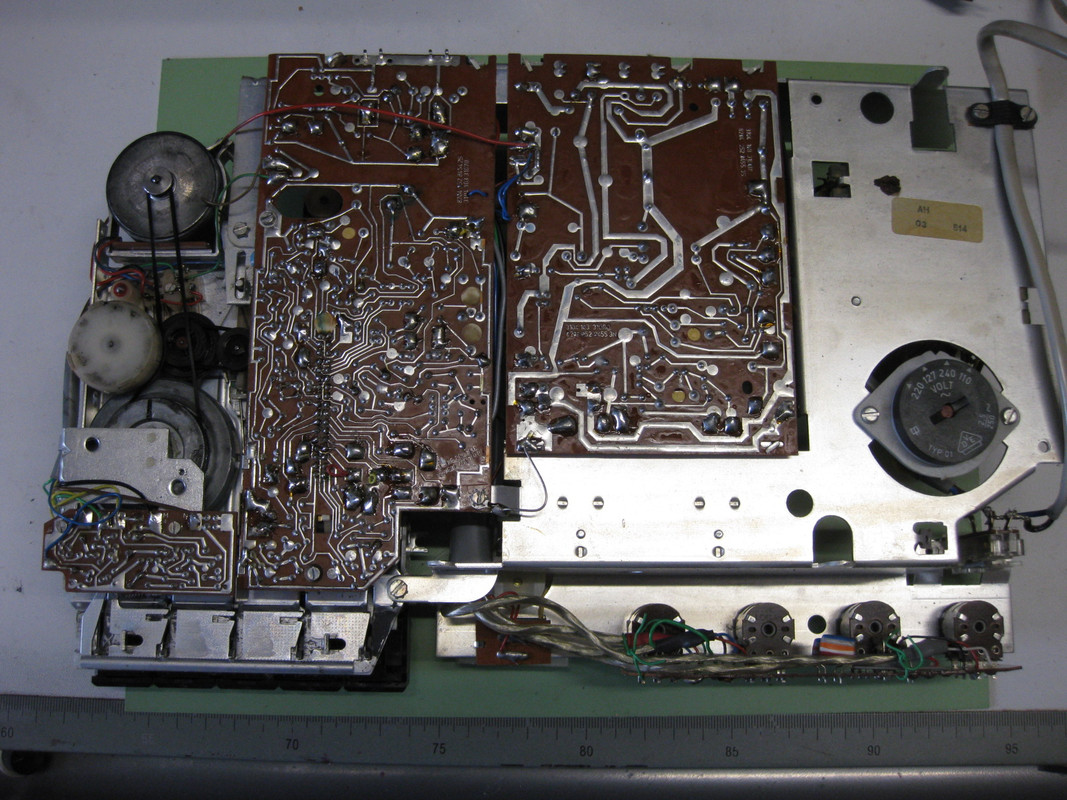

Hier noch ein Bild von der anderen Seite:
https://i.postimg.cc/Fsbpnrcw/IMG-1795.jpg
und ein Link vom Schaltplan:
https://postimg.cc/HcgQncNJ

FG
NoraAron

[Justus]

Nehme mal die Platine über der Mechanik ab, dann siehst du den langen A/W Schalter mit seinen 34 Kontakten, dieser Schalter muss nun mittels "Oszillin" von Teslanol Chemie gereinigt werden. Oft hilft es, per gezielter Sprühreinigung in die obere und untere Schaltkammer diese Schalters, der dabei fleißig zu bewegen ist, um diesen wieder zur Arbeit zu bewegen.

[Spitzenwitz]

Die ganze Matsche des verflüssigten Riemens ist überhaupt nicht vernünftig entfernt. Auch da muss nachgebessert werden.

[NoraAron]

Tja, die Matsche des alten Riemens ist echt krass,...die verteilt sich bei der Reinigung erstmal überall,..das ist wie Seuche :-)
Dann geht auch noch die Reinigungsflüssigkeit zur Neige,...dann sieht es aus wie bei meinem Teil. Wird schon.

Das mit dem Abnehmen der Platine über der Mechanik ist doch aufwendiger als ich dachte,....lose habe ich sie und sehe nun auch den Schalter
aber da sollte noch einiges abgelötet und gelöst werden um da ordentlich ranzukommen. Ich hadere ob ich das machen soll,....ich denke da reicht mein
Laiendasein kaum aus um das dann wieder in die Reihe zu bekommen. Schade eigentlich aber tiefer steige ich hier nicht ein. Dann lasse ich es so.
Dennoch habe ich wieder einiges gelernt und danke Euch für die Hilfe.

Grüße
NoraAron

[Uhermania]

Hallo (Vornamen?),

vor dem totalen Zerlegen würde ich eine ganz einfache Prüfung vornehmen:

Schalte das Teil auf Wiedergabe und versuche, mit einem feinen Schraubendreher oder einer Pinzette nacheinander die Anschlüsse des Tonkopfes zu berühren. Wenn dieser "Brummtest" ein Signal auf beiden Kanälen generiert, ist die Wahrscheinlichkeit hoch, dass der Wiedergabeverstärker arbeitet (auch ohne Reinigung des Schalters) und dass womöglich der Tonkopf einseitig defekt ist. Wenn sich dieses bestätigt, sollte man (im ausgeschalteten Zustand) per Ohmmeter beide Kopfhälften durchmessen.

Viel Erfolg,
Dieter

[Justus]

Hallo NoraAron,
bitte Antworte mal auf meine PN an dich.

[Justus]

....zwischenzeitlich war der Philips N2405 bei mir auf dem Tisch und ist nun repariert, wieder auf dem Rückweg zum Ralph.
Defekt waren alle Endstufen Transistoren (AC187/188) und viele der blauen Philips Elkos. Auch der A/W Schalter hatte arge Kontakt Probleme.
Zum Glück aber lässt sich der lange Kontakt Schieber gänzlich heraus ziehen und mittels Oszillin reinigen. Eine unangenehme Arbeit aber war die Beseitigung der Schmiergummi Reste der Antriebspesen. Auch die Gummiandruckrolle bedurfte ca. 5 Wattestäbchen um den Bandabrieb zu beseitigen.
Die Besonderheit an den Transistordefekten war die "Whisker" Bildung im Transistor Gehäuse. Ein Ausbrennen dieser Whisker, wie oft schon diskutiert, brachte nur kurzfristig die Verstärker Funktion wieder, denn nach ca. 20 Minuten Spieldauer war wieder Schluss.
Nach Wochenlanger Wartezeit bekam ich dann, über ebay dieser Transistoren als NOS Pärchen und nach dessen Wechsel war die Verstärker Funktion wieder vorhanden
Das Problem aber, es ist die Transistor Ausführung ohne Kühlklotz. Der Kühlklotz der defekten Transistoren aber ist nicht geschlitzt und somit nicht wechselbar.
So habe ich dann die Transistoren mittels selbstklebenden Kupfer Folie umwickelt und verschraubt. Und selbst nach Stundenlager Partymusik war keine Erwärmung dieser Behelfslösung über 30°C Tastbar.

[AKRETA]

Hattest du mal versucht die Kühlkörper zu erwärmen und die Transistoren dann herauszuziehen? Treten die Whisker nicht nach einiger Zeit auch bei den ausgetauschten Transistoren wieder auf? Eine Alternative wäre ja ein IC- Verstärker gewesen. Das war ja viel Mühe für dieses Gerät.

[Justus]

Die Philips AC187/188 sind randlos im Kühlkörper eingepresst, somit wäre nur ein Zug an den Lötanschlüssen möglich. Das aber habe ich unterlassen.
Die Kassetten Recorder waren von 1972. An diesen Transistoren die nach 78 hergestellt wurden, hatte ich, obwohl ca. 60 Geräte mit diesen Endstufen Transen bereits auf meinem Rep. Tisch waren, noch keinen außer einige die zwischen C und E, vorwiegend AC188 kurzschlüssig waren.
An den IC Umbau hatte ich auch schon gedacht, dass aber wäre dann aus dem Preisrahmen des Rep. Angebots gefallen.

[Pernod61]

Hallo NoraAron,

ich hoffe, Du bekommst den „Philips N2405“ wieder zum Laufen. Das war 1972 mein erster Cassettenrecorder. Und gleich in Stereo, als die meisten Freunde nur Mono-Recorder hatten. Das wäre noch ein schönes Gerät für mein Museum.

Gruß
Andreas

[Justus]

Der Ralph hat 2 davon und beide laufen wieder, wobei nur der eine auch wieder Aufnehmen kann.
Beim 2. ist der lange,34 polige A/W Schalter defekt.

[NoraAron]

Gestern kam die Lieferung der drei Geräte an und heute war auspacken angesagt.
Faszinierend, alle drei Geräte sind quasi wie neu. Ich freue mich total.
Unsern Justus ist absolut zu empfehlen. Vielen Dank!!
Ich habe selbst auch ein bisschen Ahnung aber mehr von Kaffeevollautomaten, da habe ich auch schon mal erfolgreich
an elkos rumgelötet und getauscht aber hier habe ich es mich nicht getraut. Das überläßt man besser Profs.
Grüße und Geld gehen raus.
NoraAron

[Pernod61]

Hallo,

ich habe von Ralph (NoraAron) zu einem fairen Preis das "Philips N2405", das auch aufnehmen kann erworben. Es ist in einem für das Alter sehr guten Zustand. Die dazugehörenden Original-Boxen, die ich noch von meinem Philips hatte, habe ich gesäubert und mit neuen Kabeln und Steckern versehen.

Das Tape-Deck spielt die Cassetten sauber ab und spult vor- und rückwärts. Die Aufnahme habe ich nicht getestet, da ich das mit diesem Gerät wahrscheinlich auch zukünftig nicht machen werde.

Nun fühle ich mich in das Jahr 1972 zurückversetzt, als ich mein "Philips N2405" als Weihnachtsgeschenk bekommen habe. Aber bildet Euch anhand des Fotos Eure eigene Meinung. Ich bedanke mich auf jeden recht herzlich bei Ralph für die weihnachtliche Vorfreude.

Gruß
Andreas
