Grundig CF 7500 - Elektrische Werte für Tonkopf

[DOSORDIE]

Hallo,

Ich habe von einem Freund eine Kiste mit diversen NOS Tonköpfen bekommen, dabei sind auch Köpfe für 3 Kopf Decks, allerdings steht da nix drauf. In meinem CF 7500 ist der Kopf komplett runter, bevor ich es jetzt aber zerlege um die Werte zu messen und dann festzustellen, dass keiner der Köpfe passt wäre es cool, wenn Jemand einen freiliegenden Kopf hat und mir die Werte sagen könnte. Dann kann ich die Köpfe in der Kiste messen und wenn einer passt das Deck zerlegen....

LG Tobi

[mampfi]

Kannst Du ein Bild vom Kopf einstellen?

[DOSORDIE]

Ich werde mich morgen darum kümmern, danke schon mal. Ich weiß aber, dass es ein ALPS Kopf ist.

LG Tobi

[mampfi]

Eben.......
Da habe ich einen da, weiß aber nicht ob das genau dieser ist, den Du suchst.

[DOSORDIE]

Also

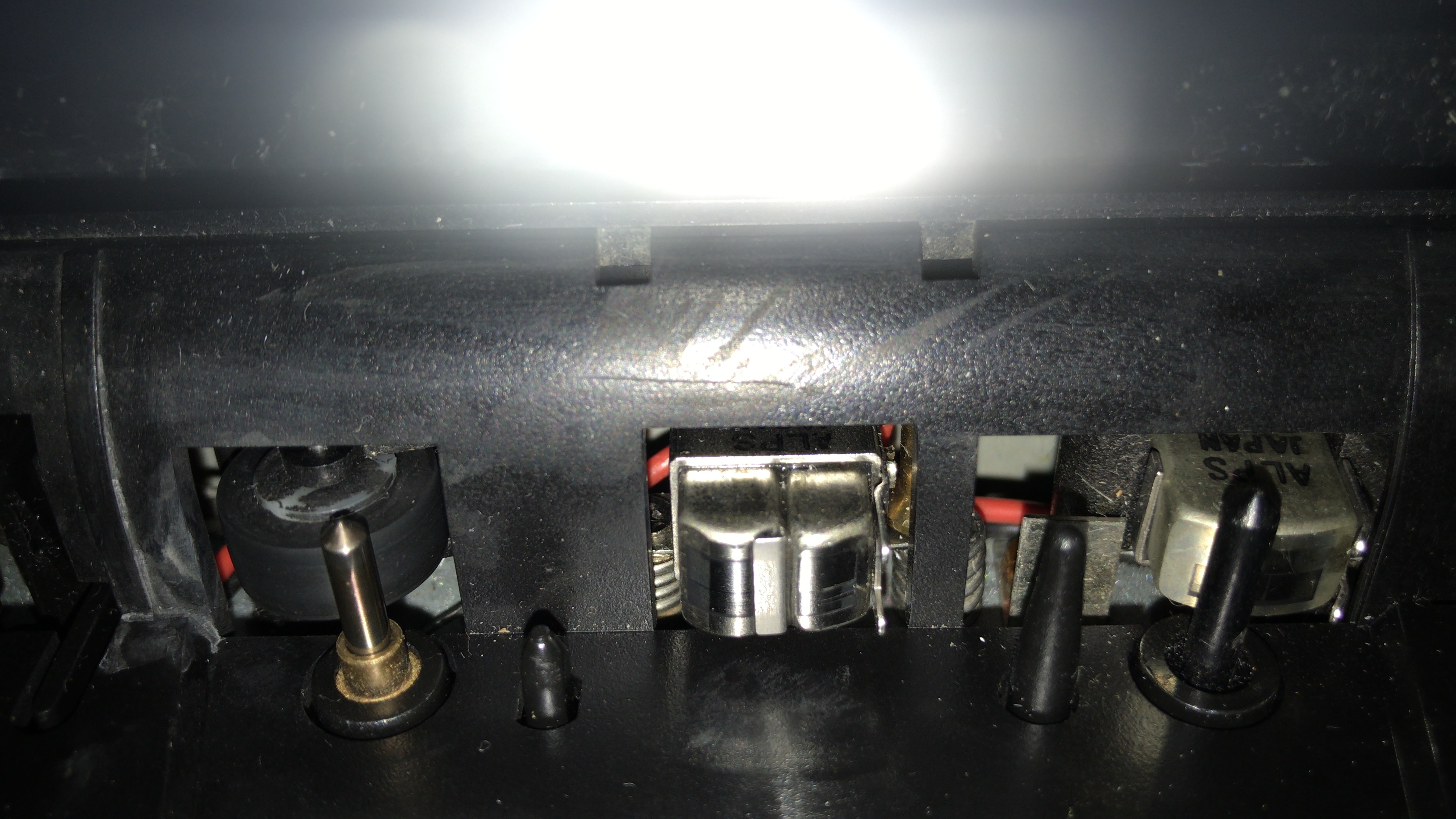

Drin ist der hier:

https://s19.directupload.net/images/200220/zbdp7ilz.jpg

Neu habe ich den hier:

https://s19.directupload.net/images/200220/eqckh5hp.jpg

Bei meine Sharp GF9000 habe ich das selbe Problem. A/W Kombiköpfe sind in der Kiste wesentlich mehr, aber auch hier müsste ich das Gerät öffnen und nach messen, was Quatsch wäre, wenn ich vorher wüsste, wie die Werte sind.

LG Tobi

[Matthias M]

Moin,

keine Ahnung, ob es hilft: Die Köpfe im Grundig sind an den Halterungen bezeichnet mit: B61K, D51K und I14K

https://tonbandforum.de/bildupload/CF7500_I10bk.jpg

Das B61K steht auf der Halterung des Aufnahme- und Wiedergabekopfes.

Tschüß, Matthias

[mampfi]

Den, den ich habe sieht anders aus. Messen dürfte deshalb zwecklos sein.

In der Bucht wurde aber vor längerer Zeit ein Kopf, der genau so aussah wie Deiner vom CF 7500 Original für den CF 5500 angeboten.
Dabei war ein Grundig Merkblatt mitfotografiert, in welcher Weise die Parallelkapazitäten zu ändern sind.
Man kann also mutmaßen, daß Grundig die Ersatzteilversorgung irgenwann einmal zusammengefasst hat. Entweder gab es den Originalen CF 5500 Kopf niccht mehr, oder aus Kostengründen.

Deshalb könntest Du Deinen Ersatzkopf durchaus einmal probieren und, bei unzureichendem Ergebnis, mit den Parallelkapazitäten experimentieren.

[DOSORDIE]

Ja. Es ist auch eher ein Partydeck zum Abspielen, eigentlich wäre es nicht schlimm, wenn es nicht vernünftig aufnimmt und eine relativ gute Wiedergabe ist glaub ich einfacher mit falschem Kopf zu realisieren, als Aufnahme. Aber ich Mags halt wenn es richtig funktioniert, vor allem weil es so einen schönen Einmesscomputer hat.

Ich habe allerdings auch noch das Problem, dass die Andruckrolle im Eimer ist und manche Bänder knickt, von den Maßen her ist sie aber so speziell, dass keine Ersatz Standardrolle passt. Ich finde aber bei eBay auch keine, nur fürs CF 5500 und da sind keine Maße dabei. Weiß vielleicht Jemand, ob die passen würde?

Und das mit diesen nachgedruckten Zahnrädern ist auch so ne Sache. Das läuft zwar, klackert aber und erzeugt dadurch offenbar auch Gleichlaufschwankungen. Ich habe derzeit ein C839 RC von Dual an dem Verstärker, das wahnsinnig viel Spaß macht, aber alle 3 Wochen ne andere Krankheit, die eigentlich immer durch die „zerfallende“ Mechanik kommt, das macht dann nicht son Spaß. Das DLL ist auf jeden Fall der Hammer. Warum sich das nicht durchgesetzt hat verstehe ich nicht. Wenn man das mit den Plastikteilen in den Griff bekommen hätte, wäre das ein beinah unkaputtbares und simpel aufgebautes Laufwerk mit hervorragenden Eigenschaften. Da nervt mich aber die Pegelanzeige, die anscheinend nicht höhenkorrigiert ist, die feste Einmessung und die fehlende Hinterbandkontrolle. Autoreverse mit 4 Spur Kopf und Doppelcapstan ist jedenfalls eine tolle Angelegenheit, denn der Azimut ist da auch bei Fremdbändern so kerzengerade, wie in keinem anderen Deck, das ich so habe. Ich frage mich warum man das nicht weiter entwickelt hat. Ich denke da an 2 4 Spur A/W Kombiköpfe + 2 Löschköpfe, dann wäre auch Hinterband realisierbar gewesen und bevor es jetzt wieder heißt die Qualität wird dann schlechter: Naja, ich habe das Deck auf TDK SA eingemessen und obwohl es kein HX Pro hat, sind die Aufnahmen nicht hörbar schlechter, als mit einem moderneren Deck mit 3 Kopf Technik. Nur in Gegenrichtung brummt es etwas lauter, ich vermute mal, dass davon kommt, dass die Spulen im Kopf näher am Motor sind, aber auch das wäre sicher in den Griff zu bekommen gewesen.

LG Tobi

[mampfi]

Das CF 5500 hat eine Standard Andruckrolle.
13mmm Außendurchmesser, 2mm Achsdurchmesser

[DOSORDIE]

Dann passt sie nicht. Das CF 7500 hat so ne ganz schmale. Der Durchmesser könnte zwar stimmen, aber sie ist nicht so breit, wie eine Standard Andruckrolle.

[mampfi]

Spielt denn das eine so große Rolle?
Die Andruckrolle müßte ja normal mittig über das Band laufen. Dann müßte man doch jede Rolle nehmen können, die in den Cassettenausschnitt passt.

Ich meine aber eine schmälere irgendwann in meinem Fundes gesehn zu haben. Ich schau heut mittag mal nach.

[DOSORDIE]

Naja, es spielt insofern eine Rolle, weil sie ja mechanisch in die Halterung passen muss. Wenn sie zu breit ist, geht das halt nicht.

Die Maße sind folgende:

Diese Metallachse wo die Andruckrolle drauf steckt hat etwa einen Durchmesser von 1,5 mm
Aussendurchmesser mit Gummi etwa 1,2 mm
Breite etwa 7 mm,
Breite Gummi etwa 5,5 mm
Gummi Durchmesser innen etwa 6-6,5 mm
Kern etwa 7 mm

LG Tobi

[mampfi]

So mal gemessen.

Meine Andruckrollen, ab der Norm, haben die Maße 11.5 x 6,5 x 2 mm

Hier gibt es anscheinend eine Passende Rolle für das CF 7500

[DOSORDIE]

So. Den Tonkopf habe ich eingebaut. Zumindest wiedergabeseitig ist jetzt Alles topp, die Andruckrolle ist auch getauscht und als ich das Laufwerk wieder eingebaut habe ist am Capstanmotor ein Kabel abgerissen. Das habe ich jetzt zwar wieder angelötet, aber irgendwie kommen da nur 300 mV an und der Motor läuft nicht mehr :-(

Was ist da los?

LG Tobi
